Beschreibung
Schienenstecker für multirail Schienen.
Die Einspeiser sind geeignet für alle multirail Systeme: multirail, multirail max, multirail crown, multirail flat und u-rail multi.
Details Einspeisung für Stromschienen

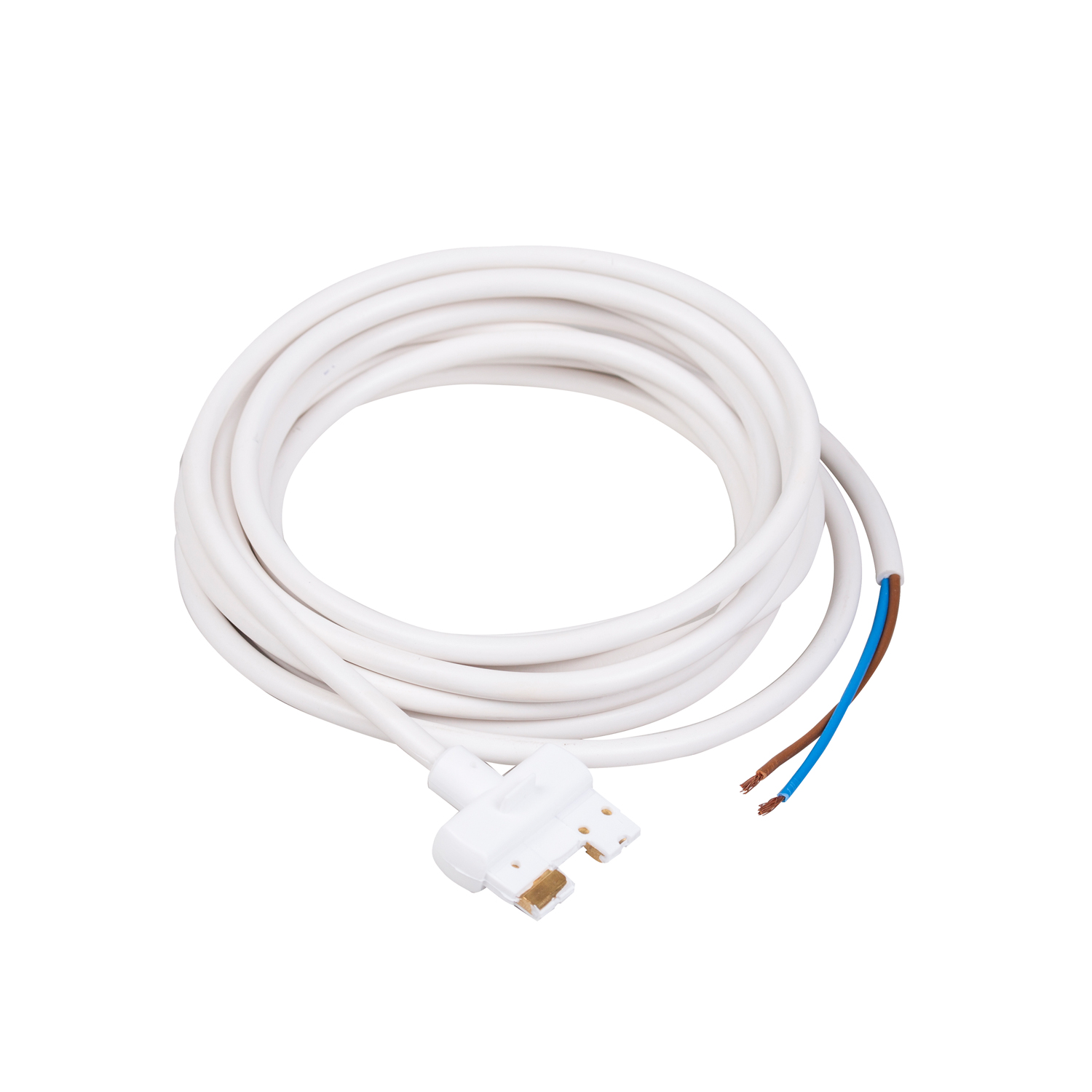

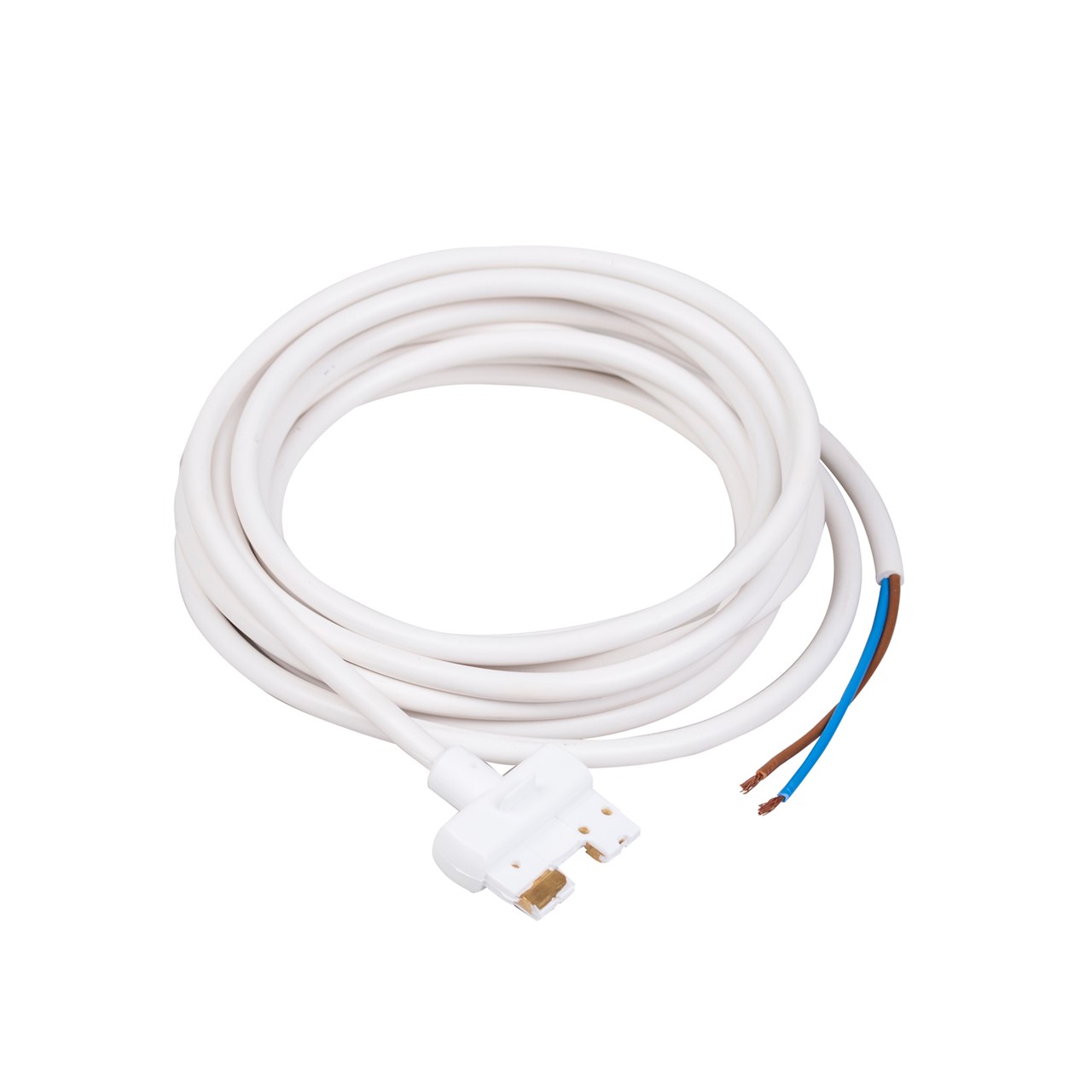

Die Einspeisung ist in weiß und hat ein 3 Meter langes Kabel zur Verbindung mit vorhandenen Trafos.
Montage
Montage
Der Schienenstecker wird von unten in die Bilderschiene geschoben.
Stellen Sie unabhängige Stromkreise her. Transformatoren dürfen nie direkt oder indirekt miteinander verbunden werden.
Technisches

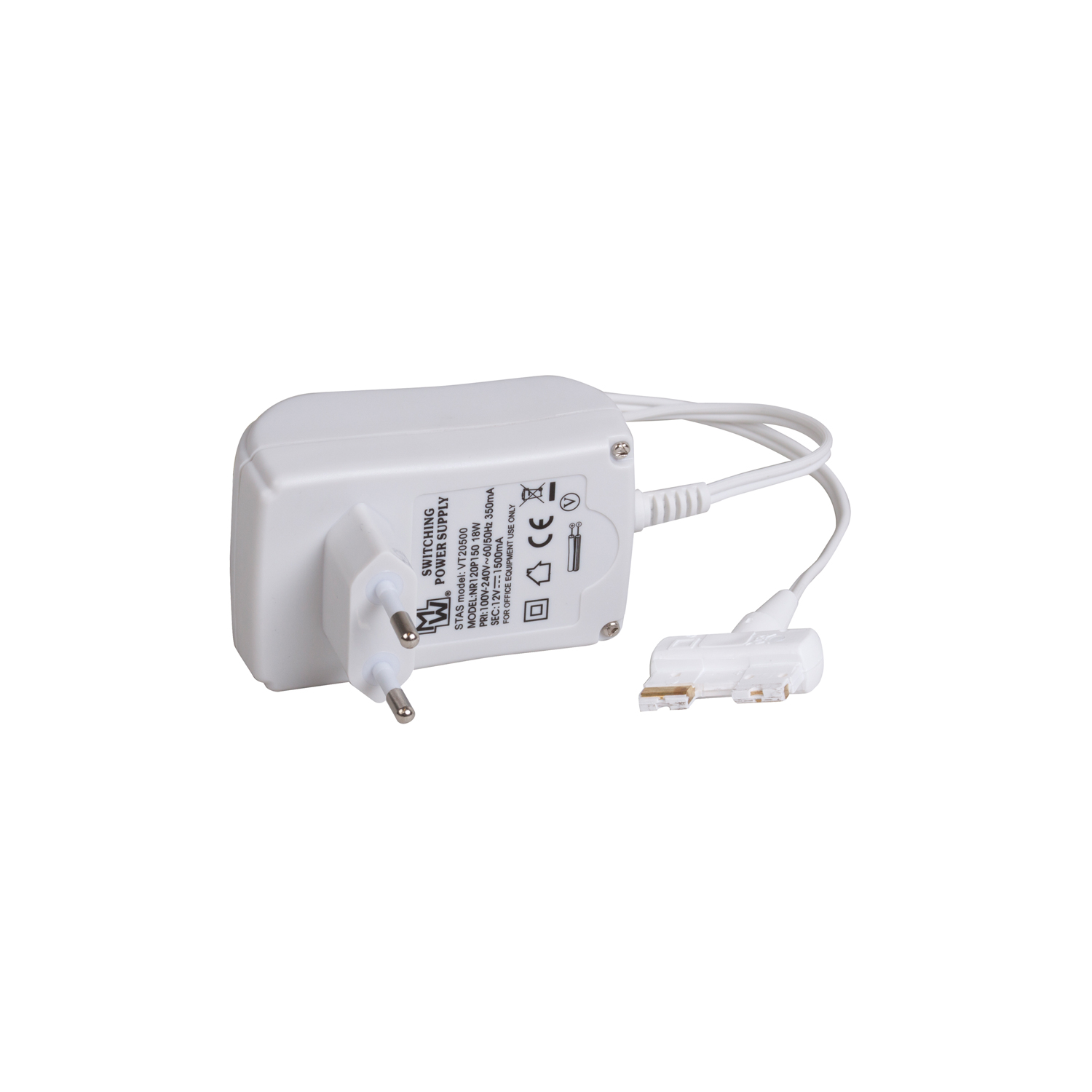

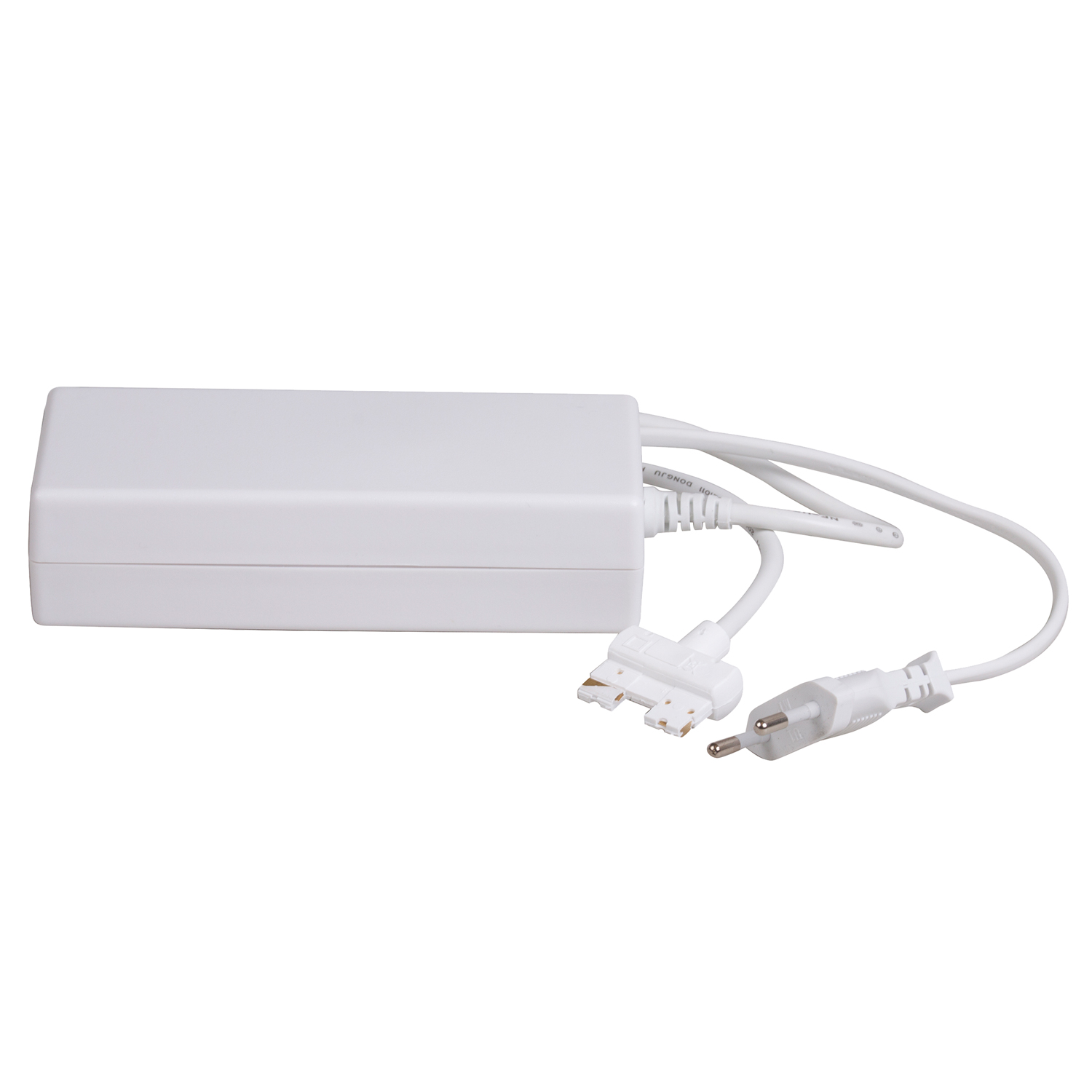

| Transformatoren für multirail Bilderschienen | ||||
| Technische Daten | 18 Watt | 60 Watt | 96 Watt | Schieneneinspeisung |
 |
 |
 |
 |
|
| Eingangsspannung | AC100-240V – 50/60HZ 0.7A | AC100-240V – 50/60HZ 1.6A | AC100-240V – 50/60HZ 2A | Schienenstecker mit einer Kabellänge von 300 cm für vorhandene Trafos |
| Ausgangsspannung | DC 12 V — 1.5 A | DC 12 V — 5 A | DC 12 V — 8 A | |
| Ampere | 1.5 A | 1.5 A | 8 A | |
| Größe | 75 x 86 x 36 mm | 110 x 32 x 62 mm | 149 x 38 x 65 mm | |
| Gewicht | 180 g | 415 g | 600 g | |
| Kabellängen | 3 Meter zur Schiene -Steckdosentrafo- |
3 Meter zur Schiene 1,2 Meter zur Steckdose |
3 Meter zur Schiene 1,5 Meter zur Steckdose |
|
| Qualitätssicherung | CE | GS TÜV | WEEE | UL CE | GS TÜV | WEEE | ROHS | UL CE | GS TÜV | WEEE | |
